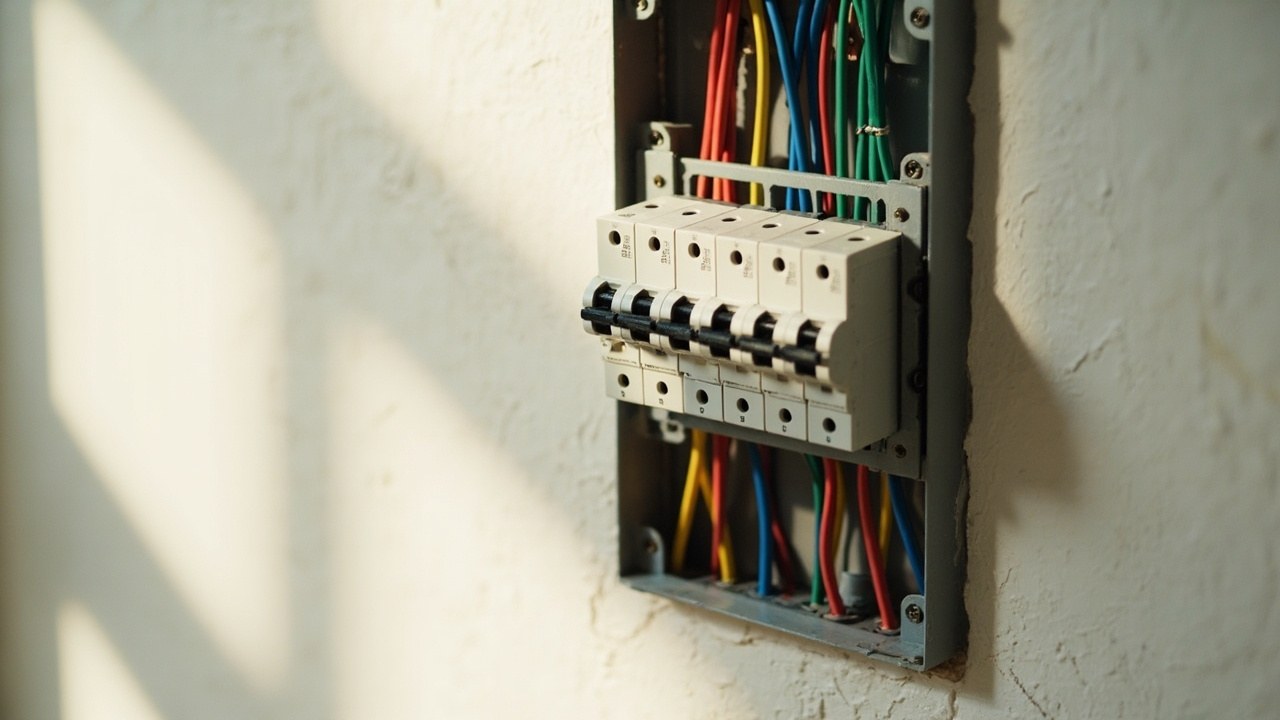

Автомати електричні: навіщо розбиратися у їхньому типі до покупки
Коли в квартирі вибиває пробки через праску і водночас увімкнений чайник, перша думка — поставити потужніший автомат. Але саме цей крок часто стає причиною перегріву проводки. Автомати електричні — це не універсальна деталь «чим більше ампер, тим краще», а захисний елемент, підібраний під конкретну лінію. У статті розберемось, як не переплатити і не нашкодити кабелю, спираючись на чинні в Україні правила та реальні сценарії з побуту.
Ситуація з прикладу типова для будинків старої радянської забудови. Мій знайомий електрик із Харкова якось приїхав на виклик і виявив у щитку автомат на 25 А, до якого йшов алюмінієвий дріт перетином 2,5 мм². Такий дріт безпечно тримає до 16 А, тож замість захисту власник отримав гарантоване плавлення ізоляції в разі перевантаження. Щоб уникнути подібного, варто розуміти три базові речі: номінал автомата має відповідати перетину кабелю, тип характеристики — характеру навантаження, а кількість полюсів — схемі живлення.
Як влаштований модульний автомат і що означають його позначення
У житловому секторі найчастіше ставлять модульні автомати — компактні пристрої на DIN-рейку шириною 17,5 мм на полюс. Всередині корпусу розміщені тепловий та електромагнітний розчіплювачі. Перший реагує на тривале перевантаження, другий — на коротке замикання за мілісекунди. Завдяки такій парі автомати електричні здатні захищати і людей, і проводку одночасно.
На корпусі кожного пристрою можна побачити ключові позначення. Наприклад, «C16» означає: тип характеристики C, номінальний струм 16 ампер. Літера C — найпоширеніша для побутових розеток і освітлення, де немає потужних пускових струмів. Для ліній з електродвигунами (кондиціонер, насос, холодильник великої потужності) частіше обирають тип B або D, оскільки пускові струми таких приладів у 3–7 разів перевищують робочі.
| Характеристика | Приклад навантаження | Де доречно ставити |
|---|---|---|
| Тип B (3–5 × Iн) | Побутові розетки, освітлення без пускових струмів | Невеликі квартири, лінії з активним навантаженням |
| Тип C (5–10 × Iн) | Холодильники, кондиціонери, пральні машини | Стандартне рішення для більшості побутових ліній |
| Тип D (10–20 × Iн) | Потужні двигуни, зварювальні апарати | Майстерні, гаражі, господарські приміщення |
| Тип K (8–12 × Iн) | Індуктивні навантаження | Промислові об’єкти, рідко в побуті |
Щоб підібрати номінал під кабель, у побуті зазвичай орієнтуються на дві таблиці: перетин мідного дроту 1,5 мм² тримає до 16 А, 2,5 мм² — до 25 А, 4 мм² — до 32 А. Алюмінієвий дріт 2,5 мм² — лише до 16 А. Саме тому автомат 25 А на лінії з алюмінієм 2,5 мм² — типова помилка.
Кількість полюсів: 1P, 2P, 3P, 4P
Однополюсні автомати (1P) розривають тільки фазу, залишаючи нуль спільним. Це типове рішення для груп освітлення і розеток у квартирах. Двополюсні (2P) одночасно розривають фазу і нуль, тому використовуються на вводі, для окремих потужних споживачів (духовка, бойлер, варильна поверхня) і в мережах без окремого захисного нуля. Три- та чотириполюсні моделі ставлять у трифазних щитах приватних будинків і на вводах до багатоповерхівок.
Номінал і виборча селективність
Якщо у квартирі стоїть ввідний автомат на 32 А, а груповий — на 16 А, під час короткого замикання на кухні спрацює саме груповий, не вимикаючи всю квартиру. Це називається селективністю, і вона працює лише за умови, що номінал ввідного автомата вдвічі-втричі перевищує номінал групового. Інакше обидва можуть відключитися одночасно.
Як вибирати під квартиру, дім та офіс
У новобудовах із мідною проводкою зазвичай використовують автомати типових номіналів: 10 А на освітлення, 16 А на розетки, 25–32 А на потужних споживачів, 40–50 А на вводі. У старих будинках із алюмінієм номінали знижують, а часом додають обмежувачі потужності, щоб уникнути перегріву.
| Приміщення | Типова лінія | Рекомендований номінал | Перетин кабелю (мідь) |
|---|---|---|---|
| Квартира, освітлення | Група світильників | 10 А | 1,5 мм² |
| Квартира, розетки | Побутові прилади | 16 А | 2,5 мм² |
| Кухня | Духовка, варильна поверхня | 25–32 А | 4 мм² |
| Ванна | Бойлер, пральна машина | 20–25 А | 4 мм² |
| Офіс | Розетки, оргтехніка | 16–20 А | 2,5 мм² |
| Приватний будинок, ввід | Трифазний ввід | 25–40 А на фазу | 6 мм² і більше |
Під час проєктування щита важливо враховувати не лише номінали, а й резерв місця на DIN-рейці. Зазвичай залишають 2–4 вільних модулі під майбутні лінії: зарядка для електромобіля, кондиціонер, новий бойлер. Купівля щита «впритул» — поширена причина повної переробки через рік.
- На освітлення в кімнатах вистачає автоматів 6–10 А, оскільки сумарна потужність рідко перевищує 1,5 кВт.
- Кухонну розводку ділять мінімум на дві лінії, щоб уникнути одночасного спрацьовування через чайник і мікрохвильовку.
- Для ванної кімнати, де є підвищена вологість, обов’язково ставлять ПЗВ або диференціальний автомат на 30 мА.
- Стабілізатори та ДБЖ підключають після ввідного автомата, але до групових, щоб захистити і навантаження, і сам стабілізатор.
Чому автомат вибиває і що з цим робити
Найчастіші причини спрацьовування — коротке замикання, перевантаження лінії та спрацьовування ПЗВ через витік струму. Якщо автомат вибиває щоразу після увімкнення конкретного приладу, причина майже завжди в самому пристрої або в розетці. Якщо вибиває ввечері, коли ввімкнено багато техніки — це перевантаження лінії, і розв’язанням може бути розподіл навантаження на дві групи, а не заміна автомата на потужніший.
Другий типовий сценарій — спрацювання через старі контакти. Через 10–15 років експлуатації пружина всередині автомата втрачає жорсткість, і він починає вибивати навіть за нормального навантаження. У такому разі заміна обов’язкова, адже втрата чутливості теплового розчіплювача — це зниження рівня захисту. Спроба «розкачати» автомат багаторазовим увімкненням не відновить його характеристики і може призвести до відмови в критичний момент.
Міфи, які шкодять безпеці
У мережі побутує чимало порад, які повторюють із покоління в покоління. Частина з них просто небезпечна. Розберемо ті, з якими найчастіше стикаються власники квартир.
- «Постав автомат на 32 А і проблеми зникнуть». Якщо кабель розрахований на 16 А, такий крок гарантує його перегрів і, в гіршому випадку, пожежу.
- «Один автомат на всю квартиру — це нормально». Насправді це найгірщий варіант: ви втрачаєте можливість селективного відключення, і навіть несправна лампочка знеструмить увесь дім.
- «Автомат і пробка — одне й те саме». Пробка з плавкою вставкою не реагує на коротке замикання миттєво і не має електромагнітного розчіплювача.
- «Дешеві автомати з ринку працюють так само, як відомі». На практиці в дешевих корпусах часто економлять на срібних контактах і калібруванні, тому реальний час спрацьовування може у рази відрізнятися від паспортного.
На що звертати увагу під час купівлі
Перед покупкою варто перевірити кілька речей. По-перше, серійник і QR-код на корпусі — у відомих виробників вони ведуть на сторінку з паспортом. По-друге, наявність сертифіката відповідності ДСТУ EN 60898. По-третє, маркування на корпусі: літера типу, номінал, напруга, виробник, дата випуску. Автомати без маркування — майже гарантія підробки.
Друге — це відчутна різниця між брендами. Schneider Electric, Hager, ABB, Eaton, Legrand — це бренди, чия продукція десятиліттями стоїть у щитах європейських країн. Серед доступніших варіантів — IEK, E.NEXT, CHINT. Під час вибору варто зважати на репутацію не тільки бренду, а й конкретної серії: навіть у відомих компаній бувають «полегшені» лінійки для ринків із низькою купівельною спроможністю.
Третє — правильний монтаж. Навіть найкращий автомат, затиснутий у клемах із перекрученим моментом, з часом підгорає. Для багатожильного дроту використовують наконечники НШВІ, для одножильного — прямий зажим без ослаблення. Мідь і алюміній у одній клемі з часом дають гальванічну пару і перехідний опір, тому їх або не з’єднують, або використовують спеціальні перехідні клеми з антикорозійним покриттям.
Установка та обслуговування: коли кликати електрика
Заміну автомата в готовому щиті можна порівняти з хірургічною операцією: діяти потрібно швидко, зі знеструмленням і перевіркою відсутності напруги. Якщо немає досвіду роботи з електрощитовими, краще викликати фахівця. У Києві, Львові, Дніпрі та інших великих містах стандартна заміна одного автомата коштує в межах 350–700 грн, залежно від складності щита і терміновості виклику.
Раз на 2–3 роки варто проводити профілактичний огляд щита. Електрик підтягне клеми, перевірить тепловізором відсутність перегріву контактів, протестує ПЗВ натискною кнопкою. У будинках із алюмінієвою проводкою огляд роблять частіше, адже алюмій «тече» з часом і контакти послаблюються швидше, ніж у міді.
Як улаштований ринок і чому ціни різняться в рази
Розкид цін на автомати з однаковим номіналом і типом може сягати 3–5 разів. Це не завжди маркетинг, іноді це реальна різниця в матеріалах і контролі якості. У бюджетних серіях корпус із пластику, який не витримує тривалого нагріву, контакти з тонкого покриття, а механізм розчіплювача калібрується приблизно. У середніх і преміальних серіях — посилені контакти, вогнестійкий пластик, ретельне калібрування і гарантія 5–7 років.
На вторинному ринку трапляються вживані автомати, зняті з промислових щитів. Купувати їх для побуту не варто: ресурс механічних частин уже витрачено, а калібрування з часом змінюється. Якщо йдеться про безпеку рідних і майна, економія на захисних пристроях — не найкраща ідея.
Автомати і нормативна база України
В Україні вибір і монтаж автоматів регламентуються Правилами улаштування електроустановок (ПУЕ) та низкою ДСТУ на основі європейських стандартів. Для побутових мереж діє ДСТУ EN 60898, який описує характеристики автоматичних вимикачів змінного струму. Цей документ гармонізований із європейським EN 60898, тому вимоги до побутових автоматів в Україні практично збігаються з європейськими.
Відповідно до ПУЕ, для групових ліній у квартирах рекомендовано встановлювати автомати з номіналом, що не перевищує допустимий струм кабелю, обов’язково передбачати ПЗВ на 30 мА для ванних і кухонь, а на вводі — селективний автомат, який не вимикає всю квартиру через одну перегорілу лампочку. У новобудовах ці норми зазвичай дотримані, у вторинному житлі — часто ні.
Європейська практика та міжнародні стандарти
У Європі побутові автомати вже давно стандартизовані за характеристиками B, C, D, K і Z. У Німеччині, Австрії та Швейцарії для квартир традиційно обирають тип B, оскільки в місцевих мережах струми короткого замикання трохи нижчі, і чутливіший автомат забезпечує кращий захист. У Франції, Італії, Іспанії частіше використовують тип C. В Україні більшість виробників і електриків орієнтуються саме на тип C, що є компромісним рішенням для наших мереж.
У США підходи дещо інші. Там основою захисту служить комбінація автоматичного вимикача типу «AFCI» (розпізнає дугові розряди) і «GFCI» (захист від витоку на землю). В українських квартирах функцію GFCI виконує ПЗВ, а AFCI поки що не набув поширення через відсутність масової сертифікації відповідного обладнання. У найближчі роки ринок України, найімовірніше, рухатиметься саме до європейських норм EN, із поступовим посиленням вимог до дугового захисту.
У Японії через особливості побутових мереж (однофазна напруга 100 В, інші типи розеток) використовують автомати на 20–30 А, але з більшою кількістю груп — це дає змогу точніше балансувати навантаження. Цей підхід частково переймають і в нас: що більше груп у квартирі, то простіше керувати навантаженням і точно локалізувати несправність.
Еволюція захисту: від пробок до розумних щитів
Ще на початку XX століття захист електромережі здійснювався плавкими запобіжниками — «пробками». Це були прості керамічні циліндри з тонким дротом усередині, який перегорав під час перевантаження. У 1924 році компанія Stotz, пізніше відома як ABB, представила перший серійний автоматичний вимикач у сучасному розумінні. Це був важкий пристрій у сталевому корпусі, але він дозволяв відновлювати захист одним рухом важеля, без заміни плавкого елемента.
У 1950–1960-х роках автомати стали модульними, з’явився стандарт DIN-рейки. У 1970-х додали ПЗВ, що дозволило захищати людину від ураження струмом витоку. У 2000-х з’явилися диференціальні автомати, які поєднали функції автоматичного вимикача і ПЗВ в одному корпусі. Це зменшило кількість модулів у щиті та спростило монтаж.
Сьогодні ринок рухається в бік розумних щитів: автомати з дистанційним керуванням, лічильники з передачею показників у додаток, моніторинг якості електроенергії. У Європі вже є пристрої, що самі повідомляють про спрацьовування через мобільний застосунок. В Україні такі рішення поки що рідкість, але сегмент розвивається: зростає попит на «розумний дім», і класичні автомати поступово інтегруються в цю екосистему.
Типові помилки під час модернізації щита
Під час капітального ремонту власники часто намагаються замінити лише автомати, залишаючи стару проводку. Це не завжди виправдано: алюміній із плином часу втрачає пластичність, контакти послаблюються, ізоляція стає крихкою. Тому новий щит має сенс ставити разом із ревізією або заміною проводки, інакше номінали нових автоматів не відповідатимуть реальному стану кабелів.
Інша типова помилка — об’єднання нульових шин і шин заземлення в одному місці. За правилами, нульова захисна (PE) і нульова робоча (N) шини мають бути розділені, крім випадків, коли використовується суміщена шина PEN у старому фонді. Помилка в розводці нуля — часта причина спрацьовування ПЗВ без видимих причин.
Третя — ігнорування резерву. У щиті на 24 модулі для нової квартири має бути передбачено 2–4 резервні посадкові місця і місце для ПЗВ, навіть якщо зараз воно не використовується. Розширювати щит після першого ремонту завжди дорожче, ніж передбачити запас одразу.
Як читати паспорт автомата і не помилитися
Паспорт пристрою містить ключові характеристики, на які варто звертати увагу. По-перше, комутаційна зносостійкість — скільки разів автомат може спрацювати до того, як механічні частини зносяться. Для побутових моделей це зазвичай 10 000–20 000 циклів. По-друге, гранична вимикаюча здатність (Icn) — максимальний струм короткого замикання, який автомат здатний безпечно розірвати. Для квартир зазвичай достатньо 4,5 кА, для приватних будинків із можливими великими струмами — 6 або 10 кА.
Третій параметр — клас струмообмеження. Він показує, наскільки швидко автомат обмежує струм короткого замикання. Клас 1 — базовий, клас 3 — найкращий. Для побуту оптимальним є клас 2 або 3, адже швидке обмеження струму знижує нагрів проводки і ризик пожежі. У бюджетних моделях цей параметр часто не вказують, і це привід задуматися.
Для самостійного підбору корисно тримати під рукою просту таблицю: кабель 1,5 мм² — автомат 10 А, 2,5 мм² — 16 або 20 А, 4 мм² — 25 А, 6 мм² — 32 А, 10 мм² — 40 або 50 А. Ці співвідношення працюють для міді в більшості побутових сценаріїв. Алюміній через нижчу допустиму щільність струму вимагає зниження номіналу приблизно на один щабель.
Чи варто переходити на «розумні» автомати
Сегмент smart-щитів в Україні поки що невеликий, але росте. Серед переваг — можливість дистанційно вимкнути конкретну лінію, отримання сповіщення про спрацьовування, інтеграція з домашніми помічниками. Серед недоліків — вища ціна і залежність від програмного забезпечення виробника. Якщо ви плануєте систему «розумний дім» з самого початку, розумні автомати виправдані. Якщо ні — класичні модульні моделі надійніші і простіші в обслуговуванні.
Окремий варіант — реле напруги, яке встановлюється на вводі і відключає навантаження при аварійних стрибках напруги. Це не автомат у класичному розумінні, але часто доповнює захист у мережах, де якість електроживлення залишає бажати кращого. У приватному секторі і квартирах зі старими підстанціями таке реле реально рятує техніку від перепадів.
Підсумок: що залишити в голові після прочитання
Автомати електричні — це індивідуальний підбір під кабель, навантаження і сценарій використання. Головні орієнтири прості: номінал не вищий за допустимий струм кабелю, тип характеристики відповідає навантаженню, на вводі стоїть селективний автомат, для вологих приміщень — ПЗВ або диференціальний автомат. Якщо сумніваєтесь у розрахунках, простіше один раз запросити електрика для аудиту щита, ніж потім розбиратися з наслідками перегріву чи неробочої розводки. Документація виробника, сертифікат відповідності і реальні відгуки — три речі, на які варто спиратися під час купівлі, а не лише на ціну.
Часті запитання (FAQ)
Як визначити, який автомат потрібен для конкретної лінії?
Спочатку подивіться на кабель: його перетин і матеріал задають максимальний струм. Для міді 2,5 мм² це 25 А, для алюмінію того ж перетину — лише 16 А. Далі оберіть номінал автомата рівним або на крок нижчим за допустимий струм кабелю, а тип характеристики — залежно від наявності пускових струмів.
Чому автомат вибиває без видимих причин?
Найчастіше це або витік струму, який ловить ПЗВ, або поступове послаблення контакту всередині самого автомата. Рідше — зношена проводка в стіні, яка створює мікрозамикання. Точну причину визначає електрик за допомогою мультиметра і мегаомметра.
Чи можна ставити автомат більшої потужності, ніж потрібен?
Ні. Автомат більшого номіналу, ніж допустимий струм кабелю, не захистить проводку від перегріву. Це одна з основних причин пожеж у старих будинках. Краще розділити навантаження на дві лінії, ніж завищувати номінал.
Як часто потрібно міняти автомати в щитку?
Якщо автомат не вибиває без причини і не має механічних пошкоджень, він може працювати 15–20 років. Рекомендується раз на 2–3 роки перевіряти контакти, підтягувати клеми і тестувати ПЗВ. Після спрацьовування від короткого замикання автомат краще замінити — механічний ресурс знижується.
Чим диференціальний автомат відрізняється від звичайного?
Диференціальний автомат поєднує функції автоматичного вимикача і ПЗВ. Він захищає і від перевантаження, і від витоку струму. У простому щиті це економить місце і спрощує монтаж, але ремонтопридатність гірша: при виході з ладу міняють весь пристрій, тоді як окремі автомат і ПЗВ можна замінити незалежно.
Чи можна використовувати автомати замість пробок у старому фонді?
Так, і це навіть рекомендується. Пробки з плавкою вставкою не реагують на коротке замикання миттєво, тому автомати безпечніші. Під час заміни важливо перевірити стан проводки і підібрати номінал відповідно до її перетину.
Який бренд автоматів обрати для квартири?
Для побуту підходять серії відомих європейських виробників: ABB, Schneider Electric, Hager, Legrand, Eaton. Серед доступніших — IEK, E.NEXT, CHINT. Головне — наявність сертифіката відповідності ДСТУ EN 60898 і маркування на корпусі, а не лише назва бренду на коробці.
Чи потрібен окремий автомат на кондиціонер?
Так, це рекомендовано. Кондиціонер має високі пускові струми, і на спільній лінії з розетками може спричиняти спрацьовування через перевантаження. Окрема лінія з автоматом типу C на 16–20 А і кабелем 2,5 мм² — оптимальне рішення.
Чому нові автомати іноді важко включаються?
Це нормально: механізм нових автоматів спрацьовує чіткіше, і важелю потрібно більше зусилля для фіксації. Через 5–10 спрацьовувань хід зазвичай стає м’якшим. Якщо автомат продовжує «клацати» навіть без навантаження, це ознака несправності.
